بڑے قطر سکشن اور ڈسچارج Flanged ربڑ کی نلی

بڑے قطر کی سکشن اور ڈسچارج فلینگڈ ربڑ کی نلی ایک قسم کی صنعتی نلی ہے جو بڑے بہاؤ میڈیا کی لچکدار نقل و حمل کے لیے استعمال ہوتی ہے۔ یہ بنیادی طور پر فکسڈ پائپ لائنوں اور پمپوں، آلات یا حرکت پذیر پائپ لائن سسٹم کے درمیان کنکشن، نقل مکانی اور سکشن/ڈسچارج کنڈیشن کو حل کرتا ہے۔

موجودہ مصنوعات کی معلومات کے مطابق، یہ سلسلہ بنیادی طور پر پانی، سمندری پانی، گارا، معدنی گارا، ریت، بجری، ٹیلنگ اور کچھ صنعتی مائعات پہنچانے کے لیے استعمال ہوتا ہے۔

JIDONGDA Hose گاہکوں کی وضاحتوں، تکنیکی پیرامیٹرز، ڈرائنگ یا اصل آپریٹنگ حالات کے مطابق مصنوعات کو ترتیب دے سکتا ہے۔

خریداری کے دوران، اندرونی قطر، لمبائی، کام کے دباؤ، ویکیوم پریشر، درمیانے درجے، درجہ حرارت اور فلینج کے معیار کی تصدیق کرنے کی سفارش کی جاتی ہے تاکہ یہ یقینی بنایا جا سکے کہ نلی کا ڈھانچہ اصل پائپ لائن کے نظام سے میل کھاتا ہے۔

عام ہوزز کے مقابلے میں جو بنیادی طور پر مثبت دباؤ پہنچانے کے لیے استعمال ہوتے ہیں، یہ پراڈکٹ ڈھانچے میں ایک سرپل اسٹیل وائر سپورٹ آپشن کا اضافہ کرتی ہے، جو سکشن اور ویکیوم ایپلی کیشنز کے لیے مدد فراہم کر سکتی ہے۔

ملٹی لیئر فیبرک/کورڈ فیبرک ری انفورسمنٹ تہہ کام کرنے کے دباؤ کو برداشت کرنے کے لیے استعمال ہوتی ہے، جب کہ اندرونی ربڑ اور بیرونی ربڑ کا انتخاب درمیانے، درجہ حرارت اور آپریٹنگ ماحول کے مطابق کیا جاتا ہے۔

کام کرنے کا اصول اور ساختی امتزاج

بڑے قطر کی سکشن اور ڈسچارج فلینگڈ ربڑ کی نلی ان کے مجموعہ کے ذریعے میڈیا کی نقل و حمل کو حاصل کرتی ہے:

اندرونی ربڑ کی پرت + کمک کی تہہ + سرپل اسٹیل وائر فریم ورک (ماڈل ترتیب کے مطابق) + بیرونی ربڑ کی تہہ + اختتامی فلینجز

خارج ہونے والے مادہ کے آپریشن کے دوران، اندرونی دباؤ بنیادی طور پر کمک پرت کی طرف سے حمایت کی جاتی ہے.

سکشن یا ویکیوم آپریشن کے دوران، سرپل اسٹیل وائر فریم ورک طواف کی مدد فراہم کرتا ہے، جو نلی کے چپٹے ہونے اور گرنے کے خطرے کو کم کرنے میں مدد کرتا ہے۔

پمپ، والوز، پائپ لائنز اور دیگر آلات کے ساتھ بولڈ کنکشن کے لیے آخری فلینجز استعمال کیے جاتے ہیں۔

فلینج کی وضاحتیں سائٹ پر موجود پائپ لائن کے معیارات یا کسٹمر ڈرائنگ کے مطابق تصدیق کی جا سکتی ہیں، جس سے کنکشن کے مماثل جہتوں کی وجہ سے تنصیب کے مسائل کو کم کیا جا سکتا ہے۔

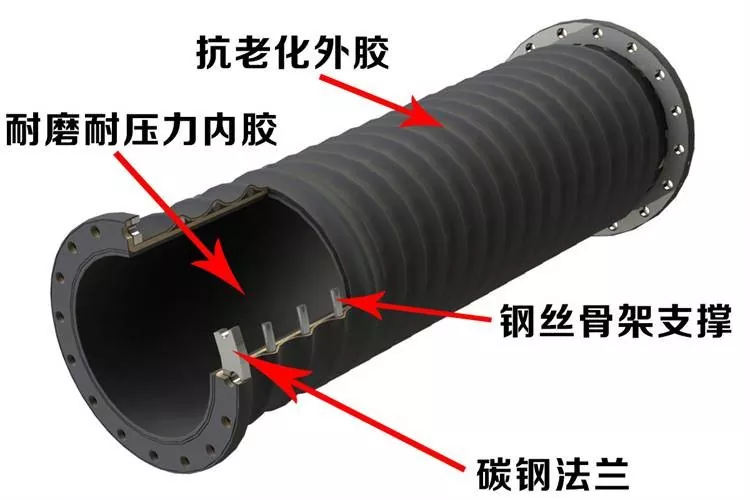

مصنوعات کی ساخت کی مثال

ساخت: لباس مزاحم اندرونی ربڑ، کمک کی تہہ، سرپل اسٹیل وائر فریم ورک، بیرونی ربڑ اور کاربن اسٹیل فلینج

بنیادی ساخت کی تفصیل

• اندرونی ربڑ کی تہہ:
پہنچانے والے میڈیم سے براہ راست رابطہ کرتا ہے۔ مناسب ربڑ کے مواد کو میڈیا کے مطابق منتخب کیا جا سکتا ہے جیسے پانی، گارا، معدنی گارا، ریت اور بجری کے ساتھ ساتھ اصل آپریٹنگ حالات۔

• مضبوط کپڑے کی تہہ:
مین پریشر بوجھ کو برداشت کرنے کے لیے ملٹی لیئر کورڈ فیبرک/فیبرک ری انفورسمنٹ ڈھانچہ استعمال کرتا ہے۔

• سرپل اسٹیل وائر فریم ورک:
ساختی حل کے لیے استعمال کیا جاتا ہے جس میں سکشن یا ویکیوم پہنچانے کی ضرورت ہوتی ہے، نلی کے جسم کے لیے مدد فراہم کرتے ہیں۔

• بیرونی ربڑ کی تہہ:
بیرونی تحفظ فراہم کرتا ہے اور عمر بڑھنے کی مزاحمت، کھرچنے والی مزاحمت اور بیرونی آپریٹنگ حالات کے مطابق منتخب کیا جا سکتا ہے۔

اینڈ فلینج:
کاربن سٹیل یا سٹینلیس سٹیل کے flanges کے ساتھ لیس کیا جا سکتا ہے اور کسٹمر کے معیار، طول و عرض یا ڈرائنگ کے مطابق ملایا جا سکتا ہے.

کلیدی فوائد

بڑے قطر پہنچانا:
مختلف بڑے قطر کی وضاحتوں میں دستیاب ہے، بڑے بہاؤ میڈیا کی نقل و حمل کے لیے موزوں ہے۔ اصل دستیاب قطر کی حد تکنیکی ضروریات کے مطابق تصدیق کی جائے گی۔

سکشن اور ڈسچارج موافقت:
ساختی ترتیب کے مطابق، اسے میڈیا سکشن، ڈسچارج یا مشترکہ سکشن اور ڈسچارج پہنچانے کے لیے استعمال کیا جا سکتا ہے۔

آسان فلینج کنکشن:
فلینجز کو عام معیارات جیسے GB، DIN، ANSI، JIS، ASME اور کسٹمر ڈرائنگ کے مطابق ترتیب دیا جا سکتا ہے۔

اختیاری لباس مزاحم حل:
کھرچنے والے میڈیا جیسے گارا، معدنی گارا، ریت اور بجری کے لیے موزوں اندرونی ربڑ اور کمک ڈھانچے کو پہننے کے حالات کے مطابق منتخب کیا جا سکتا ہے۔

لچکدار کنکشن:
ربڑ کی ہوزز کچھ موڑنے اور نقل مکانی کی موافقت فراہم کرتی ہیں، جو آلات کے کمپن، پائپ لائن کی نقل مکانی اور تنصیب کے انحراف کے حالات کے لیے موزوں ہیں۔

کام کرنے کے حالات کے مطابق اپنی مرضی کے مطابق:
قطر، لمبائی، دباؤ، ویکیوم پریشر، درجہ حرارت، ربڑ کے مواد، فلینج کی وضاحتیں اور رنگ کی بنیاد پر OEM اور غیر معیاری حسب ضرورت دستیاب ہیں۔

تکنیکی وضاحتیں

مندرجہ ذیل پیرامیٹرز موجودہ مصنوعات کی معلومات سے مرتب کیے گئے ہیں۔ چونکہ مختلف قطر، ڈھانچے، لمبائی اور آپریٹنگ حالات حتمی کارکردگی کو متاثر کر سکتے ہیں، اس لیے تصدیق شدہ تکنیکی پیرامیٹرز/ڈرائنگز رسمی خریداری کے لیے غالب ہوں گے۔

تفصیلات کی تصدیقی نوٹ:
اصل پروڈکٹ کی معلومات میں قطر کی دو مختلف وضاحتیں شامل ہیں: "DN100–DN1000" اور "DN100–DN2000"، جبکہ موجودہ پیرامیٹر ٹیبل DN500 تک کی فہرست رکھتا ہے۔ ویب سائٹ پر متضاد معلومات سے بچنے کے لیے، اشاعت سے پہلے اصل پیداوار اور سپلائی کی صلاحیتوں کے مطابق حتمی بڑے قطر کی سپلائی رینج کی تصدیق کرنے کی سفارش کی جاتی ہے۔

درخواست کے منظرنامے۔

کان کنی

معدنی گارا، ٹیلنگز اور ذرّات پر مشتمل گارا پہنچانے کے لیے استعمال کیا جاتا ہے۔

انتہائی کھرچنے والے میڈیا کے لیے، اندرونی ربڑ کے مواد اور کمک کا ڈھانچہ ذرہ سائز، ارتکاز، بہاؤ کی شرح اور دباؤ کے مطابق منتخب کیا جانا چاہیے۔

ڈریجنگ

ڈریجنگ ویسلز، سلری پمپ، مٹی ڈسچارج پائپ لائنز اور کچھ پانی کے اندر پہنچانے کے نظام کے لیے موزوں ہے۔

سلری، کیچڑ، ریت اور دیگر مواد کو سکشن اور خارج کرنے کے لیے استعمال کیا جا سکتا ہے۔

پورٹس اور ٹرمینلز

مائع یا مواد پہنچانے کے نظام میں استعمال کیا جاتا ہے جس میں بڑے قطر کی گنجائش اور لچکدار کنکشن کی ضرورت ہوتی ہے۔

فلینج کی وضاحتیں سائٹ پر کنکشن کی ضروریات کے مطابق ترتیب دی جا سکتی ہیں۔

ریت اور بجری

ریت، بجری، پانی ریت کے مرکب، مارٹر اور دیگر ذرہ پر مشتمل مواد پہنچانے کے لیے موزوں ہے۔

لباس مزاحم ڈھانچے کو اصل رگڑ کے حالات کے مطابق منتخب کیا جاسکتا ہے۔

سٹیل کی صنعت

صنعتی پانی، گارا، معدنی گارا اور کچھ صنعتی میڈیا کی نقل و حمل کے لیے استعمال کیا جا سکتا ہے۔

بڑے پیمانے پر آلات کے درمیان لچکدار پائپ لائن کنکشن کے لیے بھی موزوں ہے۔

کنسٹرکشن اینڈ انجینئرنگ

دباؤ کی سطح، درمیانی اور ساختی ترتیب کے مطابق، یہ مائع یا مادی نقل و حمل کے لیے تعمیراتی سامان اور انجینئرنگ کے منصوبوں میں لاگو کیا جا سکتا ہے۔

صنعتی مواد کی منتقلی

صنعتی ترسیل کے نظام جیسے توانائی، پانی کی صفائی اور انجینئرنگ کے آلات کے لیے موزوں ہے۔

میڈیا اور اصل آپریٹنگ حالات کے مطابق حسب ضرورت حل دستیاب ہیں۔

سلیکشن گائیڈ اور خریداری کی تصدیق

بڑے قطر کی سکشن اور ڈسچارج فلینگڈ ربڑ کی نلی خریدتے وقت، صرف اندرونی قطر کی بنیاد پر حوالہ دینے کی سفارش نہیں کی جاتی ہے۔

سکشن اور ڈسچارج ہوزز کے لیے، ویکیوم پریشر، درمیانی رگڑ، درجہ حرارت اور فلینج کنکشن کی ضروریات حتمی ساخت کی ترتیب اور سروس کی کارکردگی کو متاثر کریں گی۔

• پہلے پہنچانے والے میڈیم کی تصدیق کریں:
پانی، سمندری پانی، گارا، معدنی گارا، ٹیلنگ، ریت، بجری یا دیگر صنعتی میڈیا۔

• کام کے حالات کی تصدیق کریں:
بہاؤ کی شرح، ورکنگ پریشر، ورکنگ ویکیوم پریشر، درمیانہ درجہ حرارت، درمیانی حراستی اور ذرہ کا سائز۔

• تنصیب کی ضروریات کی تصدیق کریں:
اندرونی قطر، لمبائی، موڑنے/منتقلی کے تقاضے، فلینج کا معیار، فلینج کے طول و عرض اور سیلنگ سطح کی قسم۔

• زیادہ کھرچنے والی ایپلی کیشنز جیسے کہ معدنی گارا، ٹیلنگ اور ریت/بجری کے لیے:
لباس مزاحم اندرونی ربڑ کے حل کی تصدیق کی جانی چاہئے.

• سکشن یا ویکیوم پہنچانے والی ایپلی کیشنز کے لیے:
ویکیوم پریشر کی سطح کی وضاحت کی جانی چاہیے، اور اس بات کی تصدیق کی جانی چاہیے کہ آیا اسٹیل وائر فریم ورک کی ضرورت ہے۔

• غیر معیاری منصوبوں کے لیے:
تکنیکی تصدیق کے لیے ڈرائنگ، پرانے نلی کے نمونے یا اصل کنکشن کے طول و عرض فراہم کرنے کی سفارش کی جاتی ہے۔

آپریٹنگ احتیاطی تدابیر

· کام کا دباؤ، ویکیوم پریشر اور درجہ حرارت تصدیق شدہ نلی کے ماڈل کی قابل اجازت حد سے زیادہ نہیں ہونا چاہیے۔ مخصوص حدود مصنوعات کی تکنیکی تصدیقی دستاویزات کے ساتھ مشروط ہوں گی۔

· ریت اور معدنی گارا جیسے کھرچنے والے ذرائع ابلاغ کو پہنچاتے وقت، مناسب اندرونی ربڑ کی ساخت کو پہننے کے اصل حالات کے مطابق منتخب کیا جانا چاہیے، اور نلی کے جسم کا باقاعدگی سے معائنہ کیا جانا چاہیے۔

· فلینج کی تنصیب سے پہلے، فلینج کے معیار، بولٹ ہول کی جگہ، سیل کرنے والی سطح اور بولٹ کنکشن کے طول و عرض کو چیک کریں تاکہ انسٹالیشن کے دوران جبری سیدھ سے بچا جا سکے۔

· سکشن ایپلی کیشنز کے لیے ویکیوم کی ضرورت اور سرپل اسٹیل وائر ری انفورسمنٹ کنفیگریشن کی تصدیق ہونی چاہیے۔ اگر نلی کا غیر معمولی چپٹا ہونا، گرنا یا خراب ہونا ہوتا ہے، تو نلی کا استعمال بند کر دیں اور آپریٹنگ حالات کو چیک کریں۔

· تنصیب اور نقل و حمل کے دوران، کنکشن کے حصوں اور نلی کے جسم کو پہنچنے والے نقصان کو کم کرنے کے لیے فلینج کے سروں پر غیر ضروری اثر، نچوڑنے یا گھسیٹنے سے گریز کریں۔

· خصوصی کیمیائی میڈیا، اعلی درجہ حرارت والے میڈیا یا غیر معیاری آپریٹنگ حالات کے لیے، خریداری سے پہلے درمیانی ساخت اور درجہ حرارت جیسی معلومات فراہم کریں۔ تکنیکی عملہ مواد کی مطابقت کی تصدیق کرے گا۔

بحالی اور سروس لائف مینجمنٹ

بڑے قطر کے ربڑ کی ہوزز کی اصل سروس لائف پہنچانے والے میڈیم، پریشر، ویکیوم پریشر، درجہ حرارت، موڑنے، انسٹالیشن کی حالت اور استعمال کی فریکوئنسی سے متعلق ہے۔

لہذا، دیکھ بھال پر توجہ مرکوز کرنا چاہئے:

باقاعدہ معائنہ + آپریٹنگ حالات کے ریکارڈ + غیر معمولی حالات کا بروقت ہینڈلنگ

· باقاعدگی سے چیک کریں کہ آیا ربڑ کی بیرونی تہہ میں دراڑیں، غیر معمولی لباس، ابھار یا دیگر نظر آنے والا نقصان ہے۔

· چیک کریں کہ آیا فلینج کنکشن ایریا میں ڈھیلا پن، رساو یا غیر معمولی خرابی ہے۔

· سکشن اور ڈسچارج آپریشن کے دوران نلی کی حالت کو چیک کریں، غیر معمولی چپٹی، گرنے یا خرابی پر توجہ دیں۔

· کھرچنے والے میڈیا جیسے معدنی گارا اور ریت/بجری کے لیے، مستقبل کے انتخاب کی اصلاح کے حوالے کے طور پر اصل استعمال کے مطابق پہننے کے حالات کو ریکارڈ کریں۔

· جب نلی سروس سے باہر ہو تو، تیز چیزوں سے طویل مدتی کمپریشن سے بچیں۔ ہینڈلنگ اور اسٹوریج کے دوران، غیر ضروری موڑنے اور اثر کو کم سے کم کریں۔

· اگر غیر معمولی دباؤ، واضح رساو، ساختی نقصان یا غیر معمولی کنکشن ہوتا ہے، تو نلی کا استعمال بند کر دیں اور تکنیکی معائنہ کریں۔

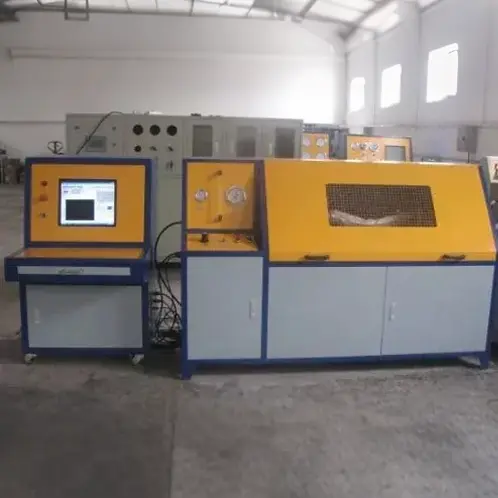

کوالٹی کنٹرول اور ڈیلیوری

موجودہ مصنوعات کی معلومات کے مطابق، تیار شدہ مصنوعات کا معائنہ مصنوعات کی تفصیلات اور کسٹمر کی ضروریات کے مطابق کیا جا سکتا ہے، بشمول:

· ظاہری شکل

· اندرونی قطر

· بیرونی قطر

· لمبائی

· فلینج کے طول و عرض

· دباؤ

ویکیوم / منفی دباؤ

· سختی

ربڑ کی کارکردگی

اگر صارفین کے پاس جانچ کی خصوصی ضروریات ہیں، تو آرڈر دینے سے پہلے معائنہ کی اشیاء اور قبولیت کے معیارات کی تصدیق کی جانی چاہیے۔

تکنیکی تصدیق کے مرحلے کے دوران اپنی مرضی کے مطابق مصنوعات، وضاحتیں، فلینج کی ضروریات، دباؤ کی سطح، ویکیوم پریشر، پہنچانے والے میڈیم اور ترسیل کی ضروریات کی تصدیق کی جا سکتی ہے۔

اکثر پوچھے گئے سوالات

1. بڑے قطر کے سکشن اور ڈسچارج ربڑ کی نلی کے لیے کون سی وضاحتیں دستیاب ہیں؟

موجودہ پیرامیٹر کی معلومات DN100, DN150, DN200, DN250, DN300, DN400 اور DN500 ملی میٹر سمیت عام اندرونی قطروں کی فہرست دیتی ہے۔ منصوبے کی ضروریات کے مطابق بڑے سائز کی تکنیکی طور پر تصدیق کی جا سکتی ہے۔

2. کیا flanges نلی پر نصب کیا جا سکتا ہے؟

جی ہاں پروڈکٹ فلینج کنکشن استعمال کرتی ہے اور اسے GB، DIN، ANSI، JIS، ASME معیارات یا کسٹمر ڈرائنگ کے مطابق لیس کیا جا سکتا ہے۔

3. کیا اسے معدنی گارا اور ٹیلنگ کی نقل و حمل کے لیے استعمال کیا جا سکتا ہے؟

جی ہاں گندگی کے ارتکاز، ذرہ کا سائز، بہاؤ کی شرح، دباؤ اور درجہ حرارت کے مطابق مناسب لباس مزاحم ڈھانچے کا انتخاب کیا جا سکتا ہے۔ حتمی حل کی تصدیق اصل آپریٹنگ حالات کے مطابق کی جائے گی۔

4. کیا اسے ڈریجنگ پروجیکٹس کے لیے استعمال کیا جا سکتا ہے؟

جی ہاں نلی کا انتخاب درمیانے درجے، دباؤ، ویکیوم کی ضروریات اور ڈریجنگ سسٹم کی تنصیب کے طریقہ کار کے مطابق کیا جا سکتا ہے۔

5. کیا یہ ڈرائنگ کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں گاہک نلی کے جسم اور فلینج کی ساخت کی تصدیق کے لیے ڈرائنگ، نمونے یا تفصیلی تکنیکی پیرامیٹرز فراہم کر سکتے ہیں۔

6. MOQ کیا ہے؟

MOQ مصنوعات کی قسم، تفصیلات، لمبائی اور حسب ضرورت کی ضروریات پر منحصر ہے.

معیاری مصنوعات چھوٹے بیچ کی خریداری کی حمایت کر سکتی ہیں۔ کوٹیشن کے دوران مخصوص مقدار کی تصدیق کی جائے گی۔

7. کیا نمونے فراہم کیے جا سکتے ہیں؟

کچھ معیاری مصنوعات نمونے یا نمونے کی مدد فراہم کر سکتی ہیں۔ نمونہ لاگت اور نقل و حمل کی لاگت کی تصدیق مخصوص مصنوعات اور آرڈر کی صورتحال کے مطابق کی جائے گی۔

8. ترسیل کا وقت کیا ہے؟

معیاری مصنوعات کو عام طور پر 7-20 کام کے دنوں کی ضرورت ہوتی ہے۔

اپنی مرضی کے مطابق مصنوعات، بڑے قطر کی ہوزز اور خصوصی وضاحتیں کے لیے، ڈلیوری کے وقت کی ساخت، مقدار اور پیداوار کی ضروریات کے مطابق تصدیق کی جائے گی۔

آرڈر کرنے سے پہلے ڈیلیوری کا واضح شیڈول فراہم کیا جائے گا۔

9. بلک آرڈرز کے لیے معیار کی ضمانت کیسے دی جاتی ہے؟

معیار کا معائنہ مصنوعات کی وضاحتوں اور کسٹمر کی ضروریات کے مطابق کیا جا سکتا ہے، بشمول ظاہری شکل، طول و عرض، فلینج، دباؤ اور ویکیوم ٹیسٹنگ۔

خصوصی معائنہ اشیاء کی خریداری سے پہلے تصدیق کی جانی چاہئے.
