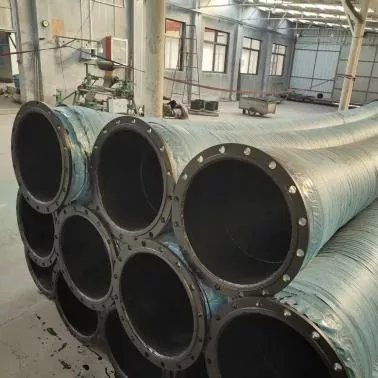

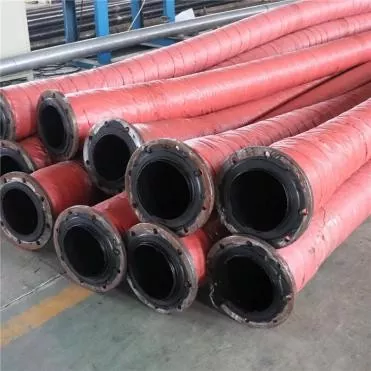

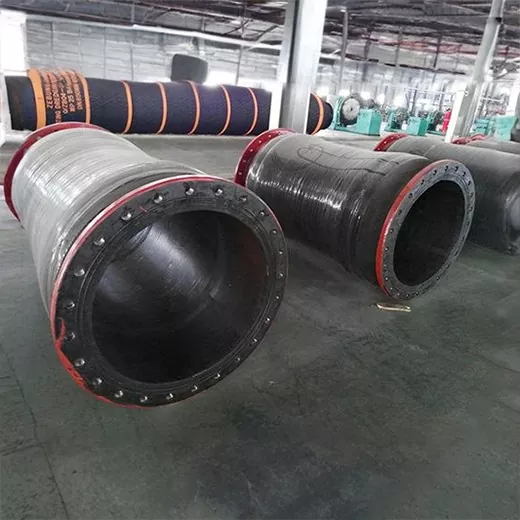

بڑے قطر کی ٹیلنگ سلوری نلی

JIDONGDA بڑے قطر کی ٹیلنگ سلری ہوز خاص طور پر کانوں میں پیچیدہ لمبی دوری، اعلی بہاؤ کی شرح والے مواد کی نقل و حمل کے لیے ڈیزائن کی گئی ہے۔ روایتی اسٹیل پائپوں کے مقابلے میں، نلی زیادہ لچکدار، اثر مزاحم ہے، پائپ لائن کی کمپن کو نمایاں طور پر کم کرتی ہے، اور سائٹ پر تنصیب کو آسان بناتی ہے۔

قابل اطلاق منظرناموں میں منرل پروسیسنگ پلانٹس میں سلری ڈسچارج، ٹیلنگ ڈیم فلنگ، زیر زمین مائن بیک فلنگ، ڈریجڈ مڈ ٹرانسپورٹ، پورٹ منرل پاؤڈر لوڈنگ اور ان لوڈنگ، اور مختلف صنعتی ٹھوس مائع مرکب کی نقل و حمل شامل ہیں۔ اپنی مقامی فیکٹری کی اپنی مرضی کے مطابق پیداواری صلاحیتوں کا فائدہ اٹھاتے ہوئے، ہم دنیا بھر میں کان کنی کمپنیوں اور انجینئرنگ کنٹریکٹرز کے لیے ون اسٹاپ پائپ لائن حل فراہم کر سکتے ہیں۔

مصنوعات کی ساخت اور مواد

بڑے قطر کی ٹیلنگ سلری نلی: ہر تہہ کو اعلی درجہ حرارت پر مکمل طور پر ڈھالا جاتا ہے اور ولکنائز کیا جاتا ہے، جو ڈیلامینیشن کے خطرے کو ختم کرتا ہے۔ یہ مختلف پمپنگ آلات کے ساتھ مطابقت رکھتا ہے اور متعدد کنیکٹر کے ساتھ آتا ہے:

1. اندرونی ربڑ کی تہہ: پہننے سے بچنے والا قدرتی ربڑ / اعلی لباس مزاحم مصنوعی ربڑ (NR/SBR/PU اختیاری؛ PU لائننگ اعلی سلیکا ہارڈ ٹیلنگ کے لیے موزوں ہے، بہترین لباس مزاحمت پیش کرتا ہے)

2. مضبوط پرت: کثیر پرت اعلی طاقت فائبر پردہ + اسٹیل وائر سرپل کنکال، دباؤ کو یکساں طور پر تقسیم کرتا ہے، منفی دباؤ کے حالات میں گرنے سے روکتا ہے

3. بیرونی ربڑ کی تہہ: موسم مزاحم، اوزون مزاحم، اور UV مزاحم مصنوعی ربڑ، کان کنی کے علاقوں میں بیرونی نمائش اور کیمیائی سنکنرن کے خلاف مزاحمت کرتا ہے۔

4. اختیاری کنیکٹر: ڈرائنگ کے مطابق معیاری فلینجز، فوری کپلنگز، اور اپنی مرضی کے مطابق دھاتی سرے

کارکردگی کی جانچ اور کوالٹی کنٹرول

1. پہننے کا مزاحمتی ٹیسٹ: کوارٹج ریت مارٹر کے ساتھ 72 گھنٹے مسلسل پہننا، بڑے پیمانے پر نقصان ≤ 0.05 گرام

2. برسٹ پریشر: برسٹ پریشر کام کے دباؤ سے 3-4 گنا تک پہنچ جاتا ہے، جو فوری دباؤ کے اثرات کو برداشت کرنے کی صلاحیت رکھتا ہے۔

3. نبض کی تھکاوٹ: 20 10,000 پریشر سائیکل بغیر کریکنگ، ڈیلامینیشن، یا ڈیفارمیشن کے

4. موڑنے کی کارکردگی: کم از کم موڑنے والے رداس پر کوئی ٹوٹ پھوٹ یا ڈیلامینیشن نہیں۔

5. میڈیا مزاحمت: تیزابی اور الکلائن گندگی والے ماحول میں مستحکم آپریشن (pH 2–12)

ماڈل اور تفصیلات پیرامیٹر ٹیبل

بنیادی فوائد

1. پہننے کے لیے مزاحم اور طویل سروس لائف: خصوصی اعلی لباس مزاحم اندرونی ربڑ فارمولہ سخت ذرات سے کٹاؤ کے نقصان کو نمایاں طور پر کم کرتا ہے، جو کہ کوارٹز، لوہے اور تانبے کی دھات جیسے اعلیٰ ریت کے مواد کے لیے موزوں ہے۔

2. بڑا قطر اور تیز بہاؤ کی شرح: DN100 سے DN1200 تک تمام سائز کا احاطہ کرتا ہے، بڑے پیمانے پر ٹیلنگ ڈسچارج سسٹم کے لیے موزوں ہے، پہنچانے کی کارکردگی کو بہتر بناتا ہے اور پمپنگ توانائی کی کھپت کو کم کرتا ہے۔

3. اثر مزاحم اور دھماکہ پروف پائپ: ملٹی لیئر کمپوزٹ مضبوط ڈھانچہ دباؤ کے اتار چڑھاو کو بفر کرتا ہے، جو رکاوٹوں یا اسٹارٹ اپس/شٹ ڈاؤن کی وجہ سے پائپ پھٹنے کے حفاظتی خطرات کو ختم کرتا ہے۔

4. آسان تنصیب اور دیکھ بھال کے کم اخراجات: سٹیل کے پائپوں سے نمایاں طور پر ہلکے، بچھانے اور منتقل کرنے میں آسان، دیکھ بھال کا وقت کم کرتے ہیں۔

5. بہترین سنکنرن اور موسم کی مزاحمت: بیرونی ربڑ کی تہہ دھوپ، بارش اور کان کنی کے علاقے کے سنکنرن دھند کے خلاف مزاحمت کرتی ہے، سال بھر بیرونی آپریشن کے دوران مستحکم کارکردگی کو یقینی بناتی ہے۔ 6. مکمل تفصیلات حسب ضرورت سروس

فیکٹری لمبائی، قطر، دباؤ کی درجہ بندی، کنیکٹر کے انداز، اور مختلف خصوصی پروجیکٹ کی ضروریات کو پورا کرنے کے لیے لائننگ کی مزاحمتی درجہ بندی کی تخصیص کی حمایت کرتی ہے۔

حقیقی انجینئرنگ ایپلیکیشن کیسز

کیس 1: اندرونی منگولیا آئرن مائن لانگ ڈسٹنس ٹیلنگ ٹرانسپورٹیشن پروجیکٹ

1. پراجیکٹ کا جائزہ: 8000 ٹن خام ایسک کی روزانہ پروسیسنگ کی گنجائش، 42 فیصد کا ٹھوس مواد ٹیلنگ، درمیانہ بنیادی طور پر زیادہ سختی والا کوارٹز، 3.5 کلومیٹر کی نقل و حمل کا فاصلہ، 2.8MPa کا ورکنگ پریشر، غیر جانبدار گارا۔

2. معاون حل: JIDONGDA DN200 PU-لائنڈ اسٹیل وائر سرپل لچکدار نلی، 6m/12m معیاری حصے، flange کنکشن۔

3. کارکردگی کے نتائج: اصل سٹیل کے پائپوں کو تبدیل کرنے کے بعد وائبریشن اور شور میں 60 فیصد کمی واقع ہوئی۔ متبادل کے بغیر 36 ماہ تک مسلسل مستحکم آپریشن؛ سالانہ دیکھ بھال کے اخراجات میں 85 فیصد کمی واقع ہوئی ہے۔ کوئی پائپ پھٹ یا لیک نہیں ہوا۔

کیس اسٹڈی 2: پیرو ہائی لینڈ کاپر مائن بیک فلنگ سسٹم

1. پروجیکٹ کا جائزہ: 4500 میٹر کی بلندی پر ایک اونچائی والی کان، کم درجہ حرارت، زیادہ UV ماحول میں، 45 فیصد ریت کے مواد کے ساتھ تانبے کے سلیگ سلری کے منفی پریشر سکشن کو استعمال کرتی ہے۔

2. معاون حل: اپنی مرضی کے مطابق ڈیزائن کیا گیا کم درجہ حرارت مزاحم ڈبل لیئر اسٹیل وائر مضبوط شدہ نلی برآمدی تعمیل کی اہلیت کے ساتھ۔

3. کارکردگی: منفی دباؤ مخالف چپٹی کارکردگی میں 3 گنا بہتری۔ سکشن کے دوران کوئی گر نہیں؛ 98٪ سے زیادہ کی مستحکم سالانہ بہاؤ کی شرح؛ مجموعی طور پر پائپ لائن آپریٹنگ لاگت میں 73 فیصد کمی۔

قابل اطلاق منظرنامے۔

1. کھلے گڑھے/زیر زمین بارودی سرنگوں میں ٹیلنگ ٹرانسپورٹ پائپ لائنز

2. منرل پروسیسنگ پلانٹس میں سلری ڈسچارج کے لیے مین اور سیکنڈری پائپ لائنز

3. ٹیلنگ تالابوں اور ٹیلنگ ڈسچارج پروجیکٹس کی خشک اور گیلی بیک فلنگ

4. دریا اور ساحلی ڈریجنگ کے لیے طویل فاصلے تک مٹی کی نقل و حمل

5. پورٹ بلک معدنی پاؤڈر لوڈنگ اور ان لوڈنگ سلوری پائپ لائنز

6. مختلف صنعتی ٹھوس مائع مخلوط میڈیا کی نقل و حمل

اکثر پوچھے گئے سوالات

Q1. اعلی ابریشن کوارٹج ٹیلنگ کے لیے کون سے استر مواد کا انتخاب کیا جانا چاہیے؟

A. کوارٹج اور گرینائٹ جیسے سخت ذرات کے اعلی تناسب کے ساتھ ٹیلنگ کے لیے، PU پولیوریتھین استر ترجیحی انتخاب ہے۔ 72 گھنٹے کے معیاری ابریشن ریزسٹنس ٹیسٹ کے تحت، پہننا NR اور SBR ربڑ سے نمایاں طور پر کم ہے، اور اسی کام کے حالات میں سروس لائف کو 2-3 گنا بڑھایا جا سکتا ہے۔ تکنیکی ٹیم سلوری پارٹیکل کمپوزیشن اور پی ایچ ویلیو کی بنیاد پر بہترین استر فارمولے سے میل کھا سکتی ہے۔

Q2. کیا JIDONGDA خاص کان کنی کے منصوبوں کے لیے پائپ کے قطر، لمبائی اور دباؤ کی درجہ بندی کو اپنی مرضی کے مطابق بنا سکتا ہے؟

A. ہاں، ہماری فیکٹری مکمل جہتی حسب ضرورت فراہم کرتی ہے۔ ہم غیر معیاری لمبائی، DN100 سے DN1200 تک مکمل قطر، اور 1.0 سے 10MPa تک متعدد کام کرنے والے دباؤ کی حمایت کرتے ہیں۔ فلینجز، فوری کپلنگز، اور دھاتی سروں کو تعمیراتی ڈرائنگ کے مطابق بنایا جا سکتا ہے۔ پروجیکٹ کے پیرامیٹرز فراہم کرنے کے بعد، ہم 24 گھنٹوں کے اندر حل اور کوٹیشن فراہم کریں گے۔

Q3. JIDONGDA بڑے قطر کی ٹیلنگ سلوری ہوز کے لیے وارنٹی کی مدت کیا ہے، اور فروخت کے بعد کیا سپورٹ شامل ہے؟

A. معیاری مصنوعات کی شپمنٹ کی تاریخ سے 12 ماہ کی وارنٹی ہوتی ہے۔ عام آپریٹنگ حالات کے تحت خام مال یا عمل میں نقائص کی وجہ سے ہونے والے نقصان کو وارنٹی مدت کے اندر مفت تبدیل کیا جائے گا۔ پیشہ ور کان کنی پائپ لائن انجینئر بچھانے، تنصیب اور معمول کی دیکھ بھال کے لیے دور دراز سے رہنمائی فراہم کرتے ہیں۔ بڑے پیمانے پر کان کنی کے منصوبوں کے لیے سائٹ پر تکنیکی خدمات پر بات چیت کی جا سکتی ہے۔
