ایک نالیدار دھاتی توسیع جوائنٹ اعلی درجہ حرارت کے پائپنگ سسٹم کی وشوسنییتا کو کیسے بہتر بنا سکتا ہے

مضمون کا خلاصہ: A نالیدار دھاتی توسیع مشترکہتھرمل توسیع، کمپن، دباؤ کے اتار چڑھاو، اور مکینیکل حرکت کے سامنے آنے والی صنعتی پائپنگ کے لیے کنٹرول شدہ لچک فراہم کرتا ہے۔ نالیدار سٹینلیس سٹیل بیلو ڈھانچے کا استعمال کرتے ہوئے، یہ محوری، پس منظر اور کونیی نقل مکانی کی تلافی کر سکتا ہے جبکہ ویلڈ کی تھکاوٹ، فلینج کے رساو، اور تناؤ سے متعلقہ اخترتی کو کم کرنے میں مدد کرتا ہے۔ یہ گائیڈ اس کے کام کرنے والے اصول، کلیدی وضاحتیں، مواد کے اختیارات، ایپلی کیشنز، انتخاب کے عوامل، اور مطالبہ پائپ لائن سسٹم کے فوائد کی وضاحت کرتا ہے۔

مندرجات کا جدول

1. نالیدار دھاتی توسیع جوائنٹ کیا ہے؟
2. یہ صنعتی پائپنگ میں کیسے کام کرتا ہے؟
3. کلیدی تکنیکی وضاحتیں کیا ہیں؟
4. اہم فوائد کیا ہیں؟
5. یہ عام طور پر کہاں استعمال ہوتا ہے؟
6. آپ کو صحیح پروڈکٹ کا انتخاب کیسے کرنا چاہئے؟
7. اکثر پوچھے گئے سوالات
8. حتمی خیالات

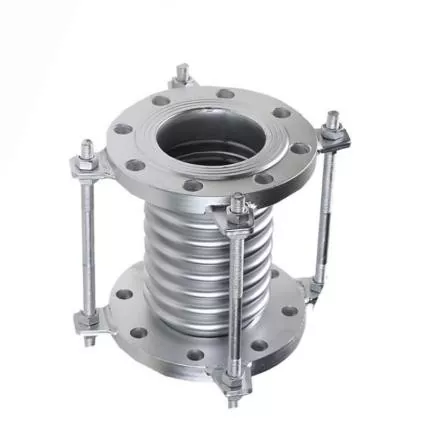

نالیدار دھاتی توسیع جوائنٹ کیا ہے؟

جڈونگڈافراہمی aنالیدار دھاتی توسیع جوائنٹساختی استحکام کو قربان کیے بغیر صنعتی پائپنگ کو کنٹرول میں لچک دینے کے لیے ڈیزائن کیا گیا ہے۔ اس کی نالیدار بیلو کی تعمیر ایک پائپ لائن کو درجہ حرارت کی تبدیلیوں، آلات کی کمپن، دباؤ کے اتار چڑھاو اور مکینیکل تناؤ کی وجہ سے نقل و حرکت کو ایڈجسٹ کرنے کی اجازت دیتی ہے۔

ایک سخت پائپ سیکشن کے برعکس، ایک توسیعی جوائنٹ پائپنگ سسٹم کے اندر جان بوجھ کر لچکدار علاقہ بناتا ہے۔ جب پائپ لائن گرم یا ٹھنڈی ہو جاتی ہے، تو اس کی لمبائی اور پوزیشن تبدیل ہو سکتی ہے۔ اگر ان حرکات کو روکا جائے تو ویلڈز، فلینجز، والوز، پمپس اور منسلک آلات کے گرد ضرورت سے زیادہ تناؤ جمع ہو سکتا ہے۔ ایک مناسب طریقے سے انجنیئر شدہ دھاتی توسیع جوائنٹ ان حرکات کو جذب کرنے میں مدد کرتا ہے اس سے پہلے کہ وہ نقصان دہ بوجھ بن جائیں۔

صنعتی دھاتی توسیع کے جوڑوں کا جائزہ لینے والے خریداروں کے لیے، بیلو مواد، نقل و حرکت کی ضروریات، دباؤ کی درجہ بندی، درجہ حرارت کی حد، کنکشن کا طریقہ، اور تنصیب کے ماحول کو ایک ساتھ سمجھا جانا چاہیے۔

یہ صنعتی پائپنگ میں کیسے کام کرتا ہے؟

آپریٹنگ اصول نالیدار دھاتی بیلوں کی کنٹرول شدہ لچکدار اخترتی پر مبنی ہے۔ متعدد کنولوشنز جب منسلک پائپنگ حرکت کرتی ہے تو بیلوں کو لچکنے کی اجازت دیتی ہے، جبکہ دھات کا ڈھانچہ دباؤ کی حد کو برقرار رکھتا ہے۔

تھرمل توسیعی معاوضہ

اعلی درجہ حرارت والی پائپ لائنیں عمل کے درجہ حرارت میں اضافے کے ساتھ ہی پھیلتی ہیں اور گرتے ہی سکڑتی ہیں۔ بھاپ، بوائلر، کیمیکل، تیل، اور تھرمل سیال نظام میں، بار بار درجہ حرارت کے چکر کافی حرکت پیدا کر سکتے ہیں۔ نالیدار بیلو اس نقل مکانی کو جذب کرتے ہیں اور پائپ کے سخت حصوں میں منتقل ہونے والے تناؤ کو کم کرتے ہیں۔

مکینیکل اور کمپن معاوضہ

صنعتی سامان جیسے پمپ، کمپریسرز، پنکھے، ٹربائن، اور گھومنے والی مشینری منسلک پائپنگ میں وائبریشن متعارف کروا سکتی ہے۔ ایک مناسب طریقے سے ڈیزائن کیا گیا توسیعی جوائنٹ کنٹرول شدہ حرکت کو ایڈجسٹ کر سکتا ہے اور کمپن کو سخت پائپ کنکشن کے ذریعے براہ راست منتقل ہونے سے روکنے میں مدد کرتا ہے۔

کثیر جہتی تحریک

نظام کے ڈیزائن پر منحصر ہے، دھاتی توسیع کے جوڑ تین بڑے تحریک کے زمروں کی تلافی کر سکتے ہیں:

• محوری حرکت:پائپ کے محور کے ساتھ کمپریشن یا توسیع۔
• پس منظر کی حرکت:منسلک پائپ حصوں کی طرف سے نقل مکانی.
• کونیی حرکت:منسلک پائپنگ حصوں کے درمیان گردشی حرکت۔

کلیدی تکنیکی وضاحتیں کیا ہیں؟

ایک توسیعی جوائنٹ کا انتخاب صرف ایک برائے نام پائپ سائز کو منتخب کرنے کے بجائے اصل آپریٹنگ حالات سے شروع ہونا چاہیے۔ JIDONGDA کی مصنوعات کی معلومات صنعتی ایپلی کیشنز کے لیے مختلف مواد اور کنکشن کنفیگریشنز کے ساتھ سٹینلیس سٹیل کی بیلوں کا احاطہ کرتی ہے۔

ہر پروجیکٹ کے لیے اصل دباؤ، درجہ حرارت، نقل و حرکت، سائیکل فریکوئنسی، اور تھکاوٹ کی ضروریات کی تصدیق ہونی چاہیے۔ اپنی مرضی کے مطابق ڈیزائن پر غور کیا جا سکتا ہے جب معیاری کنفیگریشن تنصیب کی شرائط پر پورا نہ اتریں۔

اہم فوائد کیا ہیں؟

1. بلند درجہ حرارت پر قابل اعتماد کارکردگی

دھاتی بیلو خاص طور پر ایپلی کیشنز کے لیے موزوں ہیں جہاں درجہ حرارت بہت سے روایتی لچکدار اجزاء کی عملی آپریٹنگ حد سے زیادہ ہے۔ مواد کے انتخاب اور ڈیزائن پر منحصر ہے، سٹینلیس سٹیل کی تعمیر مطلوبہ تھرمل ماحول کی حمایت کر سکتی ہے۔

2. پائپ لائن کشیدگی کو کم کیا

تھرمل موومنٹ بتدریج فکسڈ پوائنٹس اور آلات کے کنکشن پر ضرورت سے زیادہ بوجھ پیدا کر سکتی ہے۔ کنٹرول شدہ لچک کو متعارف کروا کر، توسیعی جوائنٹ تحریک کو دوبارہ تقسیم کرنے اور اہم علاقوں میں تناؤ کے ارتکاز کو کم کرنے میں مدد کرتا ہے۔

3. کمپن کے خلاف بہتر مزاحمت

جہاں مشینری مسلسل یا وقفے وقفے سے کمپن پیدا کرتی ہے، ایک لچکدار دھاتی کنکشن آلات اور پائپنگ کے درمیان نقل و حرکت کو الگ کرنے میں مدد کر سکتا ہے۔ جب جوائنٹ کو صحیح طریقے سے منتخب اور انسٹال کیا جاتا ہے تو یہ نظام کے استحکام کو بہتر بنانے میں معاون ثابت ہو سکتا ہے۔

4. لچکدار تنصیب کے اختیارات

تھریڈڈ، فلانگڈ، اور ویلڈیڈ کنفیگریشنز توسیعی جوڑوں کو مختلف پائپ لائن فن تعمیر میں ضم کرنا ممکن بناتی ہیں۔ چھوٹے قطر کے دھاگے والی مصنوعات کمپیکٹ آلات کے کنکشن کے ارد گرد کارآمد ثابت ہو سکتی ہیں، جبکہ فلینجڈ اور ویلڈیڈ ڈیزائن بڑے صنعتی پائپنگ سسٹم کے مطابق ہو سکتے ہیں۔

5. طویل مدتی سائیکلک کارکردگی

صنعتی پائپنگ اپنی آپریٹنگ زندگی کے دوران ہزاروں ہیٹنگ اور کولنگ سائیکلوں کا تجربہ کر سکتی ہے۔ درست بیلو جیومیٹری، مواد کا انتخاب، فارمنگ کوالٹی، اور موومنٹ کنٹرول اس لیے قابل اعتماد تھکاوٹ کی کارکردگی کو حاصل کرنے کے لیے اہم ہیں۔

یہ عام طور پر کہاں استعمال ہوتا ہے؟

ایک نالیدار دھاتی توسیعی جوائنٹ قیمتی ہے جہاں بھی سخت پائپنگ کو تھرمل نقل مکانی یا مکینیکل حرکت کو ایڈجسٹ کرنا ضروری ہے۔ عام درخواست کے علاقوں میں شامل ہیں:

• پیٹرو کیمیکل پروسیسنگ پائپ لائنز
• پاور جنریشن پلانٹس
• بھاپ اور بوائلر سسٹم
• اعلی درجہ حرارت والے HVAC سسٹمز
• صنعتی بھٹی کا سامان
• تیل اور گیس کی پروسیسنگ کی سہولیات
• کیمیکل پروسیسنگ پائپ لائنز
• میرین انجینئرنگ سسٹم
• مکینیکل آلات کے کنکشن
• اعلی درجہ حرارت سیال نقل و حمل کے نظام

مثال کے طور پر، ایک بھاپ پائپ لائن جو بوائلر کو نیچے کی دھارے کے سامان سے جوڑتی ہے، آغاز کے دوران نمایاں تھرمل توسیع کا تجربہ کر سکتی ہے۔ نقل و حرکت کے مناسب معاوضے کے بغیر، یہ توسیع پائپ سپورٹ اور آلات کی نوزلز پر اضافی بوجھ ڈال سکتی ہے۔ صحیح طریقے سے انجنیئر بیلو ایکسپینشن جوائنٹ ایک مخصوص علاقہ فراہم کرتا ہے جہاں یہ حرکت ہو سکتی ہے۔

آپ کو صحیح پروڈکٹ کا انتخاب کیسے کرنا چاہئے؟

مصنوعات کا انتخاب صرف ظاہری شکل یا برائے نام قطر کے بجائے انجینئرنگ ڈیٹا پر مبنی ہونا چاہیے۔ کوٹیشن کی درخواست کرنے سے پہلے، خریداروں کو درج ذیل معلومات تیار کرنی چاہیے:

1. برائے نام پائپ قطر:مطلوبہ DN سائز اور کنکشن کے طول و عرض کی شناخت کریں۔
2. آپریٹنگ درجہ حرارت:عام، کم سے کم، اور زیادہ سے زیادہ درجہ حرارت کی وضاحت کریں۔
3. آپریٹنگ دباؤ:عام اور زیادہ سے زیادہ کام کرنے کا دباؤ شامل کریں۔
4. نقل و حرکت کی ضروریات:متوقع محوری، پس منظر، یا کونیی حرکت کی وضاحت کریں۔
5. میڈیا:اس بات کی نشاندہی کریں کہ آیا نظام بھاپ، پانی، تیل، گیس، کیمیکلز یا کوئی اور سیال لے جاتا ہے۔
6. مواد کی ضروریات:ماحول کے مطابق SS304، SS316، SS321، یا کوئی اور موزوں مرکب منتخب کریں۔
7. کنکشن کا طریقہ:اس بات کا تعین کریں کہ آیا تھریڈڈ، فلانگڈ، یا ویلڈڈ سروں کی ضرورت ہے۔
8. تنصیب کی شرائط:دستیاب جگہ، پائپ سپورٹ، گائیڈز، اینکرز، اور آلات کے کنکشن پر غور کریں۔

یہ بھی ضروری ہے کہ توسیعی جوائنٹ کو عام لچکدار کنیکٹر سے الگ کیا جائے۔ توسیعی جوڑوں کو مخصوص نقل و حرکت اور تھکاوٹ کی ضروریات کے مطابق ڈیزائن کیا گیا ہے، لہذا پائپنگ کے مکمل ڈیزائن کے حصے کے طور پر بیلو جیومیٹری اور سسٹم کی رکاوٹوں کا جائزہ لیا جانا چاہیے۔

اکثر پوچھے گئے سوالات

Q1: نالیدار دھاتی توسیع جوائنٹ کا بنیادی مقصد کیا ہے؟

اس کا بنیادی مقصد پائپنگ سسٹم میں تھرمل توسیع اور کنٹرول شدہ مکینیکل حرکت کی تلافی کرنا ہے جبکہ سخت اجزاء میں منتقل ہونے والے تناؤ کو کم کرنا ہے۔

Q2: کیا دھاتی توسیع کے جوڑوں کو بھاپ کی پائپ لائنوں کے لیے استعمال کیا جا سکتا ہے؟

جی ہاں سٹینلیس سٹیل بیلو ایکسپینشن جوائنٹ عام طور پر بھاپ اور بوائلر پائپنگ میں لگائے جاتے ہیں، بشرطیکہ منتخب مواد، دباؤ کی درجہ بندی، درجہ حرارت کی درجہ بندی، اور نقل و حرکت کی صلاحیت آپریٹنگ حالات سے مماثل ہو۔

Q3: کون سا مواد عام طور پر استعمال ہوتا ہے؟

عام اختیارات میں SS304، SS316، اور SS321 سٹینلیس سٹیل شامل ہیں۔ حسب ضرورت مرکب دھاتوں پر بھی غور کیا جا سکتا ہے جب اعلی سنکنرن مزاحمت یا خصوصی آپریٹنگ حالات ان کی ضرورت ہوتی ہے۔

Q4: کیا تھریڈڈ توسیعی جوڑ چھوٹی پائپ لائنوں کے لیے موزوں ہیں؟

جی ہاں تھریڈڈ کنفیگریشنز خاص طور پر چھوٹے قطر کی پائپنگ، آلات کے کنکشن، اور تنصیبات کے لیے موزوں ہیں جہاں جگہ محدود ہے۔

Q5: محوری، پس منظر اور کونیی حرکت میں کیا فرق ہے؟

محوری حرکت پائپ کے محور کے ساتھ ہوتی ہے، پس منظر کی حرکت ایک طرف ہوتی ہے، اور کونیی حرکت میں منسلک پائپ حصوں کے درمیان گردش شامل ہوتی ہے۔ توسیعی جوائنٹ کو منتخب کرنے سے پہلے مطلوبہ حرکت کی قسم کی نشاندہی کی جانی چاہیے۔

Q6: کیا مصنوعات کو اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں پراجیکٹ کی ضروریات پر منحصر ہے، تخصیص میں میٹریل گریڈ، سائز، پریشر ریٹنگ، کنکشن کنفیگریشن، اور انجینئرنگ کے دیگر پیرامیٹرز شامل ہو سکتے ہیں۔

حتمی خیالات

ایک مناسب طریقے سے انجینئرڈنالیدار دھاتی توسیع جوائنٹصنعتی پائپنگ کو تھرمل توسیع، کمپن، مکینیکل نقل مکانی، اور جمع ہونے والے تناؤ سے بچانے میں اہم کردار ادا کر سکتا ہے۔ سٹینلیس سٹیل بیلو، متعدد کنکشن کے اختیارات، اور کنفیگر ایبل انجینئرنگ پیرامیٹرز کے ساتھ، اسے پاور جنریشن، پیٹرو کیمیکل، کیمیکل پروسیسنگ، HVAC، میرین، اور ہائی ٹمپریچر فلوئڈ سسٹمز میں مانگی جانے والی ایپلی کیشنز کے مطابق ڈھال لیا جا سکتا ہے۔ JIDONGDA پروجیکٹ کے مخصوص سائز، مواد، دباؤ، درجہ حرارت، نقل و حرکت، اور کنکشن کی ضروریات پر مبنی اپنی مرضی کے مطابق دھاتی توسیع کے مشترکہ حل کی حمایت کرتا ہے۔ اگر آپ نئی تنصیب کے لیے توسیعی جوائنٹ کا انتخاب کر رہے ہیں یا کسی موجودہ جزو کو تبدیل کر رہے ہیں،ہم سے رابطہ کریں۔اپنے آپریٹنگ حالات پر تبادلہ خیال کرنے اور ایک مناسب صنعتی حل کی درخواست کرنے کے لیے۔
