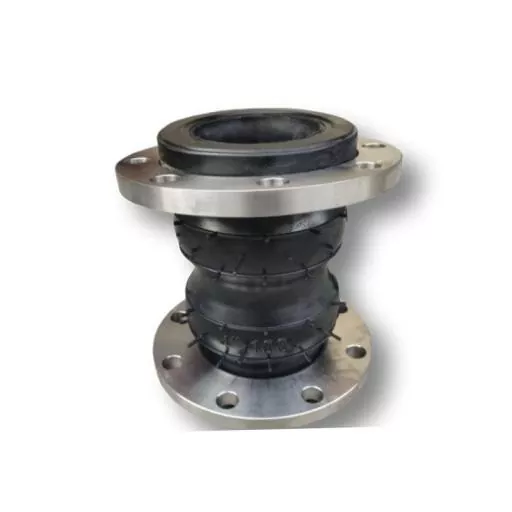

ڈبل اسفیئر ربڑ کی توسیع کا جوائنٹ پائپ لائن کی لچک اور کمپن کنٹرول کو کیسے بہتر بنا سکتا ہے

جڈونگڈافراہم کرتا ہےڈبل اسفیئر ربڑ کی توسیع جوائنٹصنعتی پائپ لائن سسٹمز کے لیے جو قابل اعتماد وائبریشن آئسولیشن، نقل و حرکت کا معاوضہ، اور کنکشن لچک کی ضرورت ہوتی ہے۔ ڈبل اسفیئر ربڑ باڈی، مضبوط کپڑے کی تہوں، اور سٹینلیس سٹیل میش پروٹیکشن کے ساتھ ڈیزائن کیا گیا، یہ لچکدار جزو پمپ، کمپریسرز، واٹر سسٹم، ہوا، تیل، ہلکے کیمیکلز اور دیگر صنعتی سیالوں پر مشتمل پائپنگ ایپلی کیشنز کی مانگ کے لیے موزوں ہے۔

ایک ڈبل اسفیئر ایکسپینشن جوائنٹ کو پائپ لائن کی نقل و حرکت کو جذب کرنے کے لیے ڈیزائن کیا گیا ہے جبکہ منسلک آلات سے پائپنگ سسٹم میں منتقل ہونے والے کمپن اور تناؤ کو کم کرنے میں مدد ملتی ہے۔ سنگل کرہ ساخت کے مقابلے میں، اس کی دو دائرہ جیومیٹری اضافی لچک اور حرکت جذب فراہم کرتی ہے۔ JIDONGDA ملٹی لیئر فیبرک ری انفورسمنٹ اور بیرونی سٹینلیس سٹیل میش پرت کے ساتھ EPDM، NBR، اور Neoprene جیسے مواد کا استعمال کرتے ہوئے ربڑ کے توسیعی جوڑوں کی پیشکش کرتا ہے۔ ڈیزائن پر منحصر ہے، دستیاب تفصیلات DN32–DN600، PN10/PN16/PN25 پریشر کلاسز، اور درجہ حرارت کی حدیں -20°C سے +120°C تک کا احاطہ کر سکتی ہیں، اعلی درجہ حرارت کے لیے خصوصی مرکبات دستیاب ہیں۔

مندرجات کا جدول

1. ڈبل اسفیئر ربڑ کی توسیع جوائنٹ کیا ہے؟
2. صنعتی پائپنگ سسٹمز میں یہ کیوں اہم ہے؟
3. جوائنٹ کی تعمیر کیسے کی جاتی ہے؟
4. اہم کارکردگی کے فوائد کیا ہیں؟
5. خریداروں کو کون سی تکنیکی وضاحتیں چیک کرنی چاہئیں؟
6. اسے کہاں استعمال کیا جا سکتا ہے؟
7. خریداروں کو صحیح ماڈل کا انتخاب کیسے کرنا چاہیے؟
8. تنصیب کے دوران کیا خیال کیا جانا چاہئے؟
9. اکثر پوچھے گئے سوالات
10. آپ کس طرح اپنی مرضی کے مطابق حل کی درخواست کر سکتے ہیں؟

ڈبل اسفیئر ربڑ کی توسیع جوائنٹ کیا ہے؟

ایک ڈبل اسفیئر ربڑ ایکسپینشن جوائنٹ ایک لچکدار پائپ لائن کنکشن کا جزو ہے جو دو کروی ربڑ حصوں پر مشتمل ہوتا ہے۔ اس کا بنیادی مقصد نقل و حرکت کو ایڈجسٹ کرنا اور آلات اور منسلک پائپنگ کے درمیان کمپن کی ترسیل کو کم کرنا ہے۔

سخت پائپ کنکشن کے برعکس، لچکدار ربڑ کا ڈھانچہ محوری، پس منظر اور کونیی حرکت کا جواب دے سکتا ہے۔ یہ جوائنٹ کو خاص طور پر گھومنے یا دو طرفہ سازوسامان کے ارد گرد مفید بناتا ہے جہاں کمپن اور دباؤ کے اتار چڑھاو پائپ لائنوں پر اضافی دباؤ ڈال سکتے ہیں۔

ڈبل اسفیئر کنفیگریشن خاص طور پر اس وقت مفید ہے جب پائپنگ سسٹم کو روایتی سنگل اسفیئر کنیکٹر کے مقابلے میں زیادہ لچک اور کمپن جذب کی ضرورت ہوتی ہے۔ کروی جیومیٹری لچکدار ربڑ کے جسم کے ذریعے نقل و حرکت تقسیم کرتی ہے بجائے اس کے کہ تمام حرکت کو کسی سخت کنکشن پوائنٹ پر مرتکز کرے۔

ربڑ کے توسیعی جوڑوں کا موازنہ کرنے والے خریداروں کے لیے، آپریٹنگ پریشر، درجہ حرارت، میڈیا، نقل و حرکت کی ضروریات، فلینج کنفیگریشن، اور تنصیب کی شرائط کے مطابق ڈبل اسفیئر ڈیزائن کا جائزہ لیا جانا چاہیے۔

صنعتی پائپنگ سسٹمز میں یہ کیوں اہم ہے؟

صنعتی پائپ لائنیں شاذ و نادر ہی مکمل طور پر جامد حالات کے سامنے آتی ہیں۔ پمپ شروع اور رک جاتے ہیں، کمپریسر مکینیکل کمپن پیدا کرتے ہیں، سیال دباؤ میں اتار چڑھاو پیدا کرتے ہیں، اور درجہ حرارت کی تبدیلیوں سے جڑے ہوئے اجزاء پھیل جاتے ہیں یا سکڑ جاتے ہیں۔

مناسب لچک کے بغیر، یہ متحرک قوتیں براہ راست پائپوں، فلینجز، والوز، پمپس اور دیگر آلات میں منتقل ہو سکتی ہیں۔ وقت گزرنے کے ساتھ، بار بار لوڈنگ تھکاوٹ، کنکشن کشیدگی، رساو، یا وقت سے پہلے اجزاء کے پہننے میں حصہ ڈال سکتی ہے۔

ایک لچکدار توسیع جوائنٹ ان اثرات کو الگ کرنے میں مدد کرتا ہے۔ اس کا ربڑ باڈی سخت پائپنگ حصوں کے درمیان ایک کنٹرولڈ موومنٹ زون فراہم کرتا ہے، جبکہ کمک کی تہیں آپریٹنگ بوجھ کے تحت ڈھانچے کو سہارا دیتی ہیں۔

• آلات سے پیدا ہونے والی کمپن کو جذب کرتا ہے۔
• پائپ لائن کی نقل و حرکت کی تلافی۔
• کنکشن کے ارد گرد کشیدگی کی حراستی کو کم کرنے میں مدد کرتا ہے.
• تھرمل حرکت اور تنصیب کی رواداری کو ایڈجسٹ کرتا ہے۔
• متحرک پائپنگ سسٹم کے زیادہ مستحکم آپریشن کی حمایت کرتا ہے۔
• منسلک آلات کو ضرورت سے زیادہ کمپن ٹرانسمیشن سے بچانے میں مدد کرتا ہے۔

جوائنٹ کی تعمیر کیسے کی جاتی ہے؟

لچکدار توسیعی جوائنٹ کی کارکردگی اس کی جیومیٹری، ربڑ کے مرکب، کمک کی ساخت، اور کنکشن ڈیزائن پر بہت زیادہ انحصار کرتی ہے۔ ایک عام تقویت یافتہ ڈبل اسفیئر کنفیگریشن کئی فنکشنل پرتوں کو یکجا کرتی ہے۔

ڈبل اسفیئر ربڑ باڈی

دو دائروں کی جیومیٹری ایک لچکدار ورکنگ سیکشن بناتی ہے جو متعدد سمتوں میں نقل و حرکت کو سنبھالنے کے قابل ہے۔ خمیدہ ڈھانچہ مکمل طور پر سخت کنکشن پر بھروسہ کیے بغیر بھی اخترتی کی اجازت دیتا ہے۔

ملٹی لیئر فیبرک انفورسمنٹ

دباؤ کے خلاف مزاحمت اور تھکاوٹ کے استحکام کو بہتر بنانے کے لیے تانے بانے کی کمک کو ربڑ کے جسم میں شامل کیا جاتا ہے۔ کمک کا ڈھانچہ مطلوبہ دباؤ کی کلاس اور درخواست کی شرائط کے مطابق منتخب کیا جاتا ہے۔

سٹینلیس سٹیل میش تحفظ

ایک بیرونی سٹینلیس سٹیل میش پرت اضافی مکینیکل تحفظ اور ساختی مدد فراہم کر سکتی ہے۔ یہ خاص طور پر ایسے ماحول میں قابل قدر ہے جہاں ایکسپینشن جوائنٹ متحرک بوجھ اور بار بار کمپن کے سامنے آتا ہے۔

Flanged کنکشن

فلینجڈ سرے لچکدار جوائنٹ کو موجودہ پائپنگ سے جوڑنے کا ایک عملی طریقہ فراہم کرتے ہیں۔ سگ ماہی کی کارکردگی کو برقرار رکھنے کے لیے درست فلینج کے طول و عرض، بولٹ پیٹرن، گسکیٹ کا انتخاب، اور سیدھ اہم ہیں۔

اہم کارکردگی کے فوائد کیا ہیں؟

ڈبل اسفیئر ربڑ کے ایکسپینشن جوائنٹ کی قدر سادہ پائپ لائن لچک سے باہر ہوتی ہے۔ اس کی تعمیر صنعتی پائپنگ سسٹمز میں درپیش کئی عام چیلنجوں کو حل کرتی ہے۔

یہ خصوصیات مصنوعات کو ایپلی کیشنز کے لیے موزوں بناتی ہیں جہاں ایک روایتی سخت کنیکٹر کافی لچک یا کمپن تنہائی فراہم نہیں کرسکتا ہے۔

خریداروں کو کون سی تکنیکی وضاحتیں چیک کرنی چاہئیں؟

لچکدار جوائنٹ کا انتخاب صرف ایک برائے نام پائپ قطر کو منتخب کرنے کے بجائے اصل آپریٹنگ حالات سے شروع ہونا چاہیے۔ دوہرے دائرے کے ڈیزائن کا جائزہ لیتے وقت درج ذیل وضاحتیں خاص طور پر اہم ہیں۔

اصل انتخاب ہمیشہ مکمل نظام کے ڈیزائن پر مبنی ہونا چاہیے۔ پیداوار سے پہلے دباؤ، درجہ حرارت، سیال کی ساخت، نقل و حرکت کے طول و عرض، فلینج کے طول و عرض، اور تنصیب کے ماحول کی تصدیق ہونی چاہیے۔

اسے کہاں استعمال کیا جا سکتا ہے؟

ایک ڈبل اسفیئر لچکدار کنکشن خاص طور پر پائپنگ سسٹمز سے متعلق ہے جہاں کمپن، حرکت، یا مکینیکل تناؤ کو مکمل طور پر ختم نہیں کیا جا سکتا۔

پمپ اور کمپریسر سسٹمز

پمپ اور کمپریسرز مکینیکل کمپن کے عام ذرائع ہیں۔ سازوسامان کے قریب لچکدار جوائنٹ نصب کرنے سے منسلک پائپ لائن میں کمپن کی منتقلی کو محدود کرنے میں مدد مل سکتی ہے۔

پانی اور سیال پائپنگ

پانی کی صفائی، صنعتی پانی کی گردش، اور عام سیال نقل و حمل کے نظام لچکدار رابطوں کو برقرار رکھتے ہوئے نقل و حرکت کو ایڈجسٹ کرنے کے لیے ربڑ کے توسیعی جوڑوں کا استعمال کر سکتے ہیں۔

صنعتی عمل کی لکیریں۔

مطابقت پذیر تیل، ہوا، ہلکے کیمیکلز، اور دیگر صنعتی سیالوں کی نقل و حمل کے نظام مطلوبہ میڈیا مزاحمت کے مطابق ربڑ کے مختلف مرکبات استعمال کر سکتے ہیں۔

پیچیدہ پائپ لائن لے آؤٹ

جہاں ایک سے زیادہ پائپ سیکشنز، آلات کے کنکشن، اور ساختی رواداری سیدھ میں آنے والے چیلنجز پیدا کرتی ہے، وہاں مناسب طریقے سے منتخب کردہ لچکدار جوائنٹ اضافی نقل و حرکت کی صلاحیت فراہم کر سکتا ہے۔

خریداروں کو صحیح ماڈل کا انتخاب کیسے کرنا چاہیے؟

پروکیورمنٹ ٹیموں کو کوٹیشن کی درخواست کرتے وقت آپریٹنگ کی تفصیلی معلومات فراہم کرنی چاہئیں۔ یہ کارخانہ دار کو ربڑ کے کمپاؤنڈ، کمک، سائز، دباؤ کی درجہ بندی، اور کنکشن کی ترتیب کو اصل ایپلی کیشن سے ملانے کے قابل بناتا ہے۔

1. پائپ قطر کی تصدیق کریں:مطلوبہ DN یا برائے نام پائپ سائز کی شناخت کریں۔
2. آپریٹنگ پریشر چیک کریں:عام اور عارضی آپریٹنگ حالات کے لیے موزوں پریشر کلاس کا انتخاب کریں۔
3. آپریٹنگ درجہ حرارت کی شناخت کریں:عام درجہ حرارت اور ممکنہ چوٹی درجہ حرارت دونوں پر غور کریں۔
4. میڈیم کی وضاحت کریں:پانی، تیل، ہوا، کیمیکلز اور دیگر سیالوں کو ربڑ کے مختلف مرکبات کی ضرورت پڑ سکتی ہے۔
5. تحریک کی پیمائش:متوقع محوری، پس منظر اور کونیی حرکت کا تعین کریں۔
6. فلینج کے طول و عرض کی تصدیق کریں:بولٹ ہول پیٹرن اور کنکشن کے طول و عرض پائپ لائن سے مماثل ہونا چاہیے۔
7. تنصیب کے ماحول پر غور کریں:بیرونی نمائش، کمپن کی شدت، اور ارد گرد کا سامان حتمی ترتیب کو متاثر کر سکتا ہے۔

ان تفصیلات کو جلد فراہم کرنے سے تصریح کی خرابیوں کو کم کیا جا سکتا ہے اور OEM حسب ضرورت کو مزید موثر بنایا جا سکتا ہے۔

تنصیب کے دوران کیا خیال کیا جانا چاہئے؟

یہاں تک کہ ایک مناسب طریقے سے انجنیئر توسیع جوائنٹ کو درست تنصیب کی ضرورت ہوتی ہے۔ لچکدار جسم کو مناسب پائپ سپورٹ یا سیدھ کے متبادل کے طور پر نہیں سمجھا جانا چاہئے۔

• بولٹ کو سخت کرنے سے پہلے فلینج کی سیدھ کو چیک کریں۔
• ہم آہنگ گسکیٹ اور درست طریقے سے مخصوص فاسٹنرز استعمال کریں۔
• تنصیب کے دوران ضرورت سے زیادہ اسٹریچنگ، کمپریشن یا مروڑ سے گریز کریں۔
• اس بات کو یقینی بنائیں کہ ملحقہ پائپنگ مناسب طریقے سے معاون ہے۔
• تیز اشیاء یا بیرونی اجزاء کو ربڑ کے جسم کو نقصان پہنچانے سے روکیں۔
• اس بات کی توثیق کریں کہ آپریٹنگ موومنٹ ڈیزائن کردہ معاوضے کی حد کے اندر رہتی ہے۔
• نظر آنے والے لباس، کریکنگ، خرابی، یا کنکشن کے مسائل کے لیے وقتاً فوقتاً جوائنٹ کا معائنہ کریں۔

مناسب تنصیب جوائنٹ کو اس کے مطلوبہ ڈیزائن کے مطابق انجام دینے میں مدد دیتی ہے اور لچکدار عنصر پر غیر ضروری مکینیکل لوڈنگ کو کم کر سکتی ہے۔

اکثر پوچھے گئے سوالات

1. ڈبل اسفیئر ربڑ ایکسپینشن جوائنٹ کا بنیادی فائدہ کیا ہے؟

اہم فنکشنل فائدہ ڈبل اسفیئر لچکدار ڈھانچے کے ذریعے تحریک جذب اور کمپن تنہائی فراہم کرنے کی صلاحیت ہے۔

2. ربڑ کے جسم کے لیے کون سے مواد دستیاب ہیں؟

عام مواد کے اختیارات میں EPDM، NBR، اور Neoprene شامل ہیں۔ اپنی مرضی کے مطابق ربڑ کے مرکبات پر بھی غور کیا جا سکتا ہے جب آپریٹنگ میڈیم یا درجہ حرارت کو ایک مخصوص فارمولیشن کی ضرورت ہو۔

3. کیا دباؤ کی درجہ بندی دستیاب ہیں؟

ساخت اور درخواست کی ضروریات پر منحصر ہے، ترتیب کو PN10، PN16، یا PN25 ورکنگ پریشر کلاسز کے لیے ڈیزائن کیا جا سکتا ہے۔

4. کیا سائز اپنی مرضی کے مطابق کیا جا سکتا ہے؟

حوالہ شدہ پروڈکٹ رینج DN32 سے DN600 پر محیط ہے، جبکہ بڑے سائز پراجیکٹ کی ضروریات اور انجینئرنگ کی وضاحتوں کے مطابق سمجھے جا سکتے ہیں۔

5. کیا اسے پمپ اور کمپریسرز کے قریب استعمال کیا جا سکتا ہے؟

جی ہاں پمپ اور کمپریسر عام تنصیب کے مقامات ہیں کیونکہ یہ مشینیں کمپن اور متحرک بوجھ پیدا کر سکتی ہیں جنہیں منسلک پائپ لائنوں سے الگ کرنے کی ضرورت ہے۔

6. کیا کنکشن کی قسم کو اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں فلینجڈ کنکشن دستیاب ہیں، اور پائپ لائن کی ترتیب اور پراجیکٹ کی ضروریات کے مطابق حسب ضرورت انجینئرڈ فٹنگز تیار کی جا سکتی ہیں۔

آپ کس طرح اپنی مرضی کے مطابق حل کی درخواست کر سکتے ہیں؟

صنعتی خریداروں کے لیے، درست لچکدار جوائنٹ کا انتخاب مصنوعات کی خصوصیات اور سسٹم انجینئرنگ کا مجموعہ ہے۔ JIDONGDA اپنی مرضی کے مطابق ربڑ کی توسیع کے مشترکہ حل فراہم کرتا ہے جس میں مختلف قطروں، ربڑ کے مرکبات، مضبوطی کے ڈھانچے، دباؤ کی ضروریات، اور کنکشن کنفیگریشن شامل ہیں۔ کوٹیشن کی درخواست کرتے وقت، جب بھی ممکن ہو پائپ کا سائز، آپریٹنگ پریشر، درجہ حرارت، میڈیا، نقل و حرکت کی ضروریات، فلینج کے طول و عرض، اور اطلاق کا ماحول فراہم کریں۔ یہ تفصیلات مینوفیکچرر کو مناسب ترتیب کو زیادہ درست طریقے سے جانچنے کی اجازت دیتی ہیں۔

اگر آپ پمپ، کمپریسر، پانی کی پائپ لائن، صنعتی عمل کے نظام، یا دیگر مطلوبہ درخواست کے لیے قابل اعتماد لچکدار کنکشن حاصل کر رہے ہیں،ہم سے رابطہ کریںجڈونگڈا کے ساتھ آپ کے آپریٹنگ حالات، حسب ضرورت ضروریات، تکنیکی وضاحتیں، اور بلک آرڈر کی ضروریات پر تبادلہ خیال کرنے کے لیے۔
