جب بڑے آلات، پمپ یونٹس، پائپ لائنز، یا موبائل سسٹمز کو کمپن اور حرکت کی اجازت دیتے ہوئے مائع کی قابل اعتماد منتقلی کی ضرورت ہوتی ہے،بڑے قطر کی لچکدار فلانگڈ ربڑ کی نلیسےجڈونگڈاایک عملی کنکشن حل فراہم کرتا ہے۔ ایک لچکدار ربڑ کی نلی کے جسم، کمک کے ڈھانچے، اور فلانگ شدہ سروں کے ارد گرد ڈیزائن کیا گیا ہے، اسے پانی، سمندری پانی، گارا، معدنی گارا، ریت، بجری، ٹیلنگ اور دیگر مناسب صنعتی میڈیا کے لیے ترتیب دیا جا سکتا ہے۔
بڑے قطر کے پائپ لائن سسٹمز کو اکثر ایسے چیلنجز کا سامنا کرنا پڑتا ہے جن کو سخت پائپنگ آسانی سے ایڈجسٹ نہیں کر سکتی۔ پمپ کمپن، سامان کی نقل مکانی، تنصیب انحراف، اور بار بار اسمبلی کنکشن پوائنٹس کے ارد گرد اضافی کشیدگی پیدا کر سکتے ہیں. ایک لچکدار ربڑ کی نلی ضروری پہنچانے کی صلاحیت کو برقرار رکھتے ہوئے سامان اور پائپ لائنوں کے درمیان ایک کنٹرول شدہ لچکدار سیکشن فراہم کر سکتی ہے۔
جڈونگڈا کا حل ربڑ کی نلی کے جسم کو کمک کی تہوں اور فلینج کنکشن کے ساتھ جوڑتا ہے۔ آپریٹنگ حالات پر منحصر ہے، ساخت میں دباؤ یا ویکیوم کی ضروریات شامل ایپلی کیشنز کے لیے مضبوط کپڑے اور سرپل اسٹیل وائر سپورٹ شامل ہو سکتے ہیں۔ فلینج کے طول و عرض کو عام معیارات یا کسٹمر ڈرائنگ سے بھی ملایا جا سکتا ہے، جس سے نلی اپنی مرضی کے مطابق صنعتی منصوبوں کے لیے موزوں ہوتی ہے۔
مندرجات کا جدول
- ایک بڑے قطر کی لچکدار فلینگڈ ربڑ کی نلی کیا ہے؟
- بڑے پائپ لائن سسٹمز میں لچک کیوں ضروری ہے؟
- نلی کی تعمیر کیسے کی جاتی ہے؟
- کلیدی فوائد کیا ہیں؟
- یہ عام طور پر کہاں استعمال ہوتا ہے؟
- خریداروں کو کن تکنیکی پیرامیٹرز پر غور کرنا چاہئے؟
- خریداروں کو صحیح نلی کا انتخاب کیسے کرنا چاہئے؟
- سروس لائف کو کس طرح سہارا دیا جا سکتا ہے؟
- اکثر پوچھے گئے سوالات
- نتیجہ

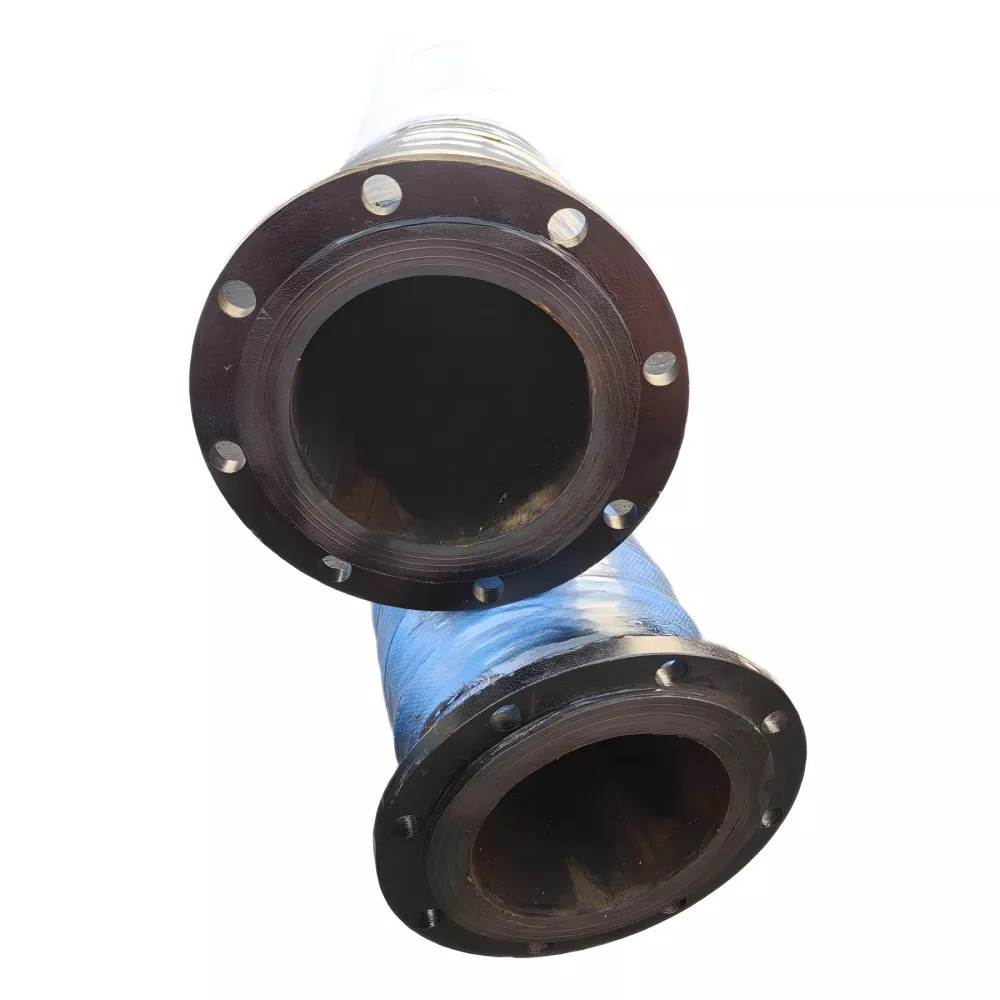

ایک بڑے قطر کی لچکدار فلینگڈ ربڑ کی نلی کیا ہے؟
ایک بڑے قطر کی لچکدار فلینگڈ ربڑ کی نلی ایک صنعتی نلی اسمبلی ہے جو سیالوں یا ذرات پر مشتمل میڈیا کی نقل و حمل کے لئے ڈیزائن کی گئی ہے جبکہ یہ سامان اور فکسڈ یا موبائل پائپ لائنوں کے درمیان لچکدار کنکشن کے طور پر بھی کام کرتی ہے۔
مکمل طور پر سخت کنکشن کے برعکس، ربڑ کی نلی کا جسم ایک خاص حد تک موڑنے اور نقل مکانی کو ایڈجسٹ کر سکتا ہے۔ دونوں سروں پر نصب فلینجز پمپوں، والوز، پائپ لائنوں، برتنوں، یا دیگر سامان کے ساتھ ایک بولڈ کنکشن فراہم کرتے ہیں۔ یہ مجموعہ نلی کو خاص طور پر مفید بناتا ہے جہاں پہنچانے کی صلاحیت اور کنکشن کی لچک دونوں اہم ہیں۔
منصوبے پر منحصر ہے، نلی کو پانی، سمندری پانی، گارا، معدنی گارا، ریت اور بجری، ٹیلنگ، اور منتخب صنعتی میڈیا کے لیے ترتیب دیا جا سکتا ہے۔ کھرچنے والے مواد کے لئے، اندرونی ربڑ کمپاؤنڈ اور کمک کی ساخت کو اصل درمیانے اور آپریٹنگ حالات کے مطابق منتخب کیا جانا چاہئے.
بڑے پائپ لائن سسٹمز میں لچک کیوں ضروری ہے؟
بڑی صنعتی پائپ لائنیں ہمیشہ جامد حالات کے سامنے نہیں آتیں۔ پمپ کمپن پیدا کرتے ہیں، موبائل آلات کی پوزیشن بدلتی ہے، اور تنصیب کی رواداری کے نتیجے میں جڑے ہوئے اجزاء کے درمیان ہلکی سی غلط ترتیب ہو سکتی ہے۔ اگر ان حرکات کو براہ راست سخت پائپنگ میں منتقل کیا جائے تو جوڑوں اور آلات کے انٹرفیس کے ارد گرد اضافی تناؤ پیدا ہو سکتا ہے۔
ایک لچکدار ربڑ کی نلی پائپ لائن کے اندر ایک لچکدار سیکشن بناتی ہے۔ کچھ نقل مکانی کو موڑنے اور ایڈجسٹ کرنے کی اس کی صلاحیت آلات کے کنکشن کو حقیقی آپریٹنگ حالات کے مطابق زیادہ موافق بنانے میں مدد کر سکتی ہے۔
- سامان کمپن کو ایڈجسٹ کرنے میں مدد کرتا ہے۔
- کچھ پائپ لائن کی نقل مکانی کی اجازت دیتا ہے۔
- آلات کے کنکشن کے ارد گرد لچک فراہم کرتا ہے.
- کنکشن کو آسان بنا سکتا ہے جہاں تنصیب کی جگہ محدود ہے۔
- ایسی ایپلی کیشنز کو سپورٹ کرتا ہے جن کو آلات کو ہٹانے یا بار بار انسٹال کرنے کی ضرورت ہوتی ہے۔
- مختلف میڈیا اور آپریٹنگ حالات کے لیے ترتیب دیا جا سکتا ہے۔
اصل قابل اجازت موڑنے والے رداس، نقل مکانی کی حد، دباؤ کی درجہ بندی، اور تنصیب کے طریقہ کی ہمیشہ مخصوص نلی کی تعمیر اور پروجیکٹ کی ضروریات کے خلاف تصدیق ہونی چاہیے۔
نلی کی تعمیر کیسے کی جاتی ہے؟
بڑے قطر کی ربڑ کی نلی کی کارکردگی اس کی اندرونی ربڑ کی تہہ، کمک، بیرونی ربڑ کی تہہ، اور اختتامی کنکشن کے تعامل پر منحصر ہے۔ مناسب طریقے سے منتخب کردہ ڈھانچہ نلی کو سروس کے دوران متوقع میکانکی اور ماحولیاتی حالات کا مقابلہ کرنے میں مدد کرتا ہے۔
اندرونی ربڑ کی تہہ
اندرونی ربڑ کی پرت نقل و حمل کے ذریعہ کے ساتھ براہ راست رابطے میں ہے۔ اس لیے اس کی تشکیل کا انتخاب اس مواد کی خصوصیات کے مطابق کیا جانا چاہیے جو پہنچایا جا رہا ہے، خاص طور پر جب نظام کھرچنے والی گندگی، معدنی ذرات، سمندری پانی، یا دیگر ضروری ذرائع ابلاغ کو سنبھالتا ہے۔
تانے بانے کی مضبوط پرت
تانے بانے کی مضبوط پرتیں نلی کی ساخت کو سہارا دینے اور دباؤ کا بوجھ اٹھانے میں مدد کرتی ہیں۔ کمک کا ڈیزائن مطلوبہ قطر، دباؤ، لمبائی اور آپریٹنگ حالات کے مطابق ہونا چاہیے۔
سرپل سٹیل وائر کمک
جب سکشن یا ویکیوم سپورٹ کی ضرورت ہو تو، ایک سرپل اسٹیل وائر ری انفورسمنٹ ڈھانچہ شامل کیا جا سکتا ہے۔ اس کنفیگریشن کو صرف نلی کے قطر کی بنیاد پر منتخب کرنے کے بجائے اصل ویکیوم حالات کے مطابق بیان کیا جانا چاہیے۔
بیرونی ربڑ کی تہہ
بیرونی ربڑ کی تہہ ماحولیاتی نمائش کے خلاف تحفظ فراہم کرتی ہے اور نلی کی بیرونی عمر بڑھنے اور آپریٹنگ حالات کے خلاف مزاحمت میں حصہ ڈالتی ہے۔
کنارے والے سرے
فلینجز نلی اور آس پاس کی پائپ لائن یا سامان کے درمیان ایک عملی بولٹ کنکشن فراہم کرتے ہیں۔ JIDONGDA درخواست، معیاری یا کسٹمر ڈرائنگ کے مطابق کاربن اسٹیل، سٹینلیس سٹیل، یا دیگر فلینج مواد کو ترتیب دے سکتا ہے۔
کلیدی فوائد کیا ہیں؟
مناسب لچکدار نلی کا انتخاب بڑے قطر کے پہنچانے والے نظاموں میں کئی عام چیلنجوں سے نمٹ سکتا ہے۔ بنیادی فوائد میں شامل ہیں:
- لچکدار کنکشن کی صلاحیت:ربڑ کا جسم مخصوص موڑنے اور نقل مکانی کی اجازت دیتا ہے، جو اسے کمپن یا حرکت سے متاثر ہونے والے آلات کے انٹرفیس کے لیے موزوں بناتا ہے۔
- بڑے بہاؤ کی ترسیل:ایک بڑا اندرونی قطر اعلی حجم کی میڈیا کی منتقلی کی حمایت کر سکتا ہے جہاں پراجیکٹ کے حالات کو زیادہ بہاؤ کی گنجائش کی ضرورت ہوتی ہے۔
- آسان فلانج انضمام:Flanged سروں کو عام معیار کے ساتھ ملایا جا سکتا ہے یا تکنیکی ڈرائنگ کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے۔
- قابل اطلاق کمک:فیبرک کمک اور اختیاری سرپل اسٹیل وائر ڈھانچے کو دباؤ اور ویکیوم کی ضروریات کے مطابق منتخب کیا جا سکتا ہے۔
- میڈیا موافقت:مناسب اندرونی ربڑ مرکبات کو پانی، گارا، معدنی گارا، ریت، بجری، اور دیگر مخصوص ذرائع ابلاغ کے لیے منتخب کیا جا سکتا ہے۔
- OEM اور ODM لچک:قطر، لمبائی، دباؤ، ویکیوم، درجہ حرارت، فلینج کنفیگریشن، ربڑ کا مرکب، اور رنگ غیر معیاری ایپلی کیشنز کے لیے اپنی مرضی کے مطابق کیا جا سکتا ہے۔
یہ عام طور پر کہاں استعمال ہوتا ہے؟
بڑے قطر کی لچکدار فلینجڈ ہوز کا اطلاق ان صنعتوں میں ہوتا ہے جہاں بڑے حجم کے مواد کی منتقلی اور لچکدار آلات کے کنکشن کی ضرورت ہوتی ہے۔
| صنعت | عام درخواست | کلیدی غور |
|---|---|---|
| کان کنی | معدنی گارا اور ٹیلنگ پہنچانا | گھرشن، ذرہ سائز، حراستی، دباؤ |
| ڈریجنگ | گارا، کیچڑ، اور ریت کی منتقلی۔ | ویکیوم، گھرشن، بہاؤ کی شرح، لچک |
| بندرگاہیں | بڑے بہاؤ مائع اور مواد کی نقل و حمل | قطر، درمیانے درجے کی مطابقت، فلانج ملاپ |
| ریت اور بجری | پانی ریت کا مرکب اور ذرہ پہنچانا | مزاحمت اور کمک پہنیں۔ |
| تعمیراتی مشینری | لچکدار پمپ اور موبائل پائپ لائن کنکشن | حرکت، موڑنے کی جگہ، دباؤ |
| صنعتی پہنچانا | صنعتی پانی، گارا، اور مناسب میڈیا | درجہ حرارت، دباؤ، ربڑ کا مرکب |
خصوصی میڈیا یا شدید آپریٹنگ حالات پر مشتمل منصوبوں کے لیے، خریداروں کو نلی کی تعمیر کو حتمی شکل دینے سے پہلے درخواست کی تفصیلی معلومات فراہم کرنی چاہیے۔
خریداروں کو کن تکنیکی پیرامیٹرز پر غور کرنا چاہئے؟
ایک نلی کا انتخاب صرف برائے نام قطر سے نہیں کیا جانا چاہیے۔ ایک مکمل تصریح میں درخواست کی مکینیکل، کیمیکل، تھرمل اور کنکشن کی ضروریات پر غور کرنا چاہیے۔
| پیرامیٹر | کیوں یہ اہمیت رکھتا ہے۔ |
|---|---|
| اندرونی قطر | دستیاب بہاؤ گزرنے اور کنکشن کے سائز کا تعین کرتا ہے۔ |
| لمبائی | تنصیب جیومیٹری، تحریک الاؤنس، اور موڑنے کے حالات کو متاثر کرتا ہے۔ |
| ورکنگ پریشر | مطلوبہ کمک اور مجموعی نلی کی تعمیر کا تعین کرتا ہے۔ |
| ورکنگ ویکیوم | سکشن ایپلی کیشنز اور ویکیوم سپورٹ ڈھانچے کے انتخاب کے لیے اہم ہے۔ |
| کام کرنے کا درجہ حرارت | اس بات کا تعین کرتا ہے کہ آیا منتخب ربڑ کا مرکب درمیانے اور ماحول کے لیے موزوں ہے۔ |
| پہنچانے والا میڈیم | ربڑ کے مرکب کے انتخاب اور لباس مزاحمت کی ضروریات کو متاثر کرتا ہے۔ |
| بہاؤ کی شرح | مناسب قطر اور آپریٹنگ کنفیگریشن کا تعین کرنے میں مدد کرتا ہے۔ |
| فلانج معیاری | ملاوٹ کے سامان یا پائپ لائن کے ساتھ مطابقت کو یقینی بناتا ہے۔ |
جڈونگڈا کی مصنوعات کی معلومات سے پتہ چلتا ہے کہ فلینج کنکشن کو GB، DIN، ANSI، JIS، ASME، یا کسٹمر ڈرائنگ کے مطابق ترتیب دیا جا سکتا ہے۔ حتمی تصریحات کی تصدیق عام کیٹلاگ کی تفصیل سے فرض کرنے کے بجائے اصل پروجیکٹ کی بنیاد پر کی جانی چاہیے۔
خریداروں کو صحیح نلی کا انتخاب کیسے کرنا چاہئے؟
صنعتی خریداری ٹیموں کے لیے، کوٹیشن مرحلے پر مکمل آپریٹنگ معلومات فراہم کرنا تکنیکی تصدیق کو زیادہ موثر بنا سکتا ہے۔ ایک مفید تفصیلات شیٹ میں شامل ہونا چاہئے:
- مطلوبہ اندرونی قطر۔
- نلی کی کل لمبائی۔
- عام اور زیادہ سے زیادہ کام کرنے کا دباؤ۔
- سکشن سروس کے لیے ویکیوم پریشر کی ضرورت ہے۔
- پہنچانے والے میڈیم کی قسم۔
- آپریٹنگ اور محیطی درجہ حرارت۔
- مطلوبہ بہاؤ کی شرح۔
- مطلوبہ موڑنے یا نقل مکانی کی حد۔
- فلانج معیاری اور طول و عرض۔
- مطلوبہ مقدار اور ترسیل کی منزل۔
کھرچنے والی ایپلی کیشنز کو اضافی معلومات کی ضرورت ہوتی ہے۔ مثال کے طور پر، معدنی گندگی کے منصوبوں کو ذرات کے سائز اور ارتکاز کی نشاندہی کرنی چاہیے تاکہ اندرونی ربڑ اور کمک کی ساخت کا مناسب اندازہ لگایا جا سکے۔
مختلف پائپ لائن کی ضروریات کا موازنہ کرتے وقت خریدار متعلقہ حل جیسے بڑے قطر کی فلینگڈ ربڑ کی نلی، بڑے قطر کی ڈریجنگ ربڑ کی نلی، اور دوسرے بڑے قطر کی ربڑ کی نلی کے حل کا بھی جائزہ لے سکتے ہیں۔
سروس لائف کو کس طرح سہارا دیا جا سکتا ہے؟
کسی بھی صنعتی ربڑ کی نلی کی کارکردگی کو برقرار رکھنے کے لیے درست تنصیب اور باقاعدہ معائنہ ضروری ہے۔ یہاں تک کہ ایک مناسب طریقے سے انجنیئر شدہ نلی بھی قبل از وقت نقصان کا تجربہ کر سکتی ہے اگر اسے غلط طریقے سے انسٹال کیا گیا ہو یا اس کی تصدیق شدہ حدود سے باہر چلایا جائے۔
- تصدیق شدہ ورکنگ پریشر، ویکیوم پریشر، یا درجہ حرارت کی حد سے تجاوز نہ کریں۔
- تنصیب کے دوران نلی کو زبردستی کھینچنے، گھمانے، یا تیزی سے موڑنے سے گریز کریں۔
- ربڑ کی بیرونی سطح کو دراڑوں، بلجز، کٹوتیوں اور غیر معمولی لباس کے لیے چیک کریں۔
- رساو اور ڈھیلے ہونے کی علامات کے لیے فلینج کنکشن کا معائنہ کریں۔
- غیر معمولی لباس کے نمونوں کے لیے کھرچنے والے میڈیا کے ساتھ استعمال ہونے والی ہوزز کی نگرانی کریں۔
- اگر ساختی نقصان یا غیر معمولی نلی کے گرنے کا مشاہدہ کیا جاتا ہے تو آپریشن بند کریں اور کام کے حالات کا دوبارہ جائزہ لیں۔
تنصیب کو یہ بھی یقینی بنانا چاہیے کہ فلینج کے چہرے، بولٹ کے سوراخ، سگ ماہی کی سطحیں، اور ملاوٹ کے اجزاء صحیح طریقے سے منسلک ہوں۔ نلی کو ایسی پوزیشن پر مجبور نہیں کیا جانا چاہئے جو غیر ضروری میکانی دباؤ پیدا کرے۔
اکثر پوچھے گئے سوالات
بڑے قطر کے لچکدار فلینجڈ ربڑ کی نلی کے اہم فوائد کیا ہیں؟
اس کے بنیادی فوائد بڑے قطر پہنچانے کی صلاحیت اور لچکدار کنکشن کی صلاحیت کا مجموعہ ہیں۔ اسے استعمال کیا جا سکتا ہے جہاں آلات کی کمپن، پائپ لائن کی نقل مکانی، تنصیب انحراف، یا موبائل آلات کی نقل و حرکت کو ایڈجسٹ کرنے کی ضرورت ہے۔
کیا JIDONGDA کسٹمر ڈرائنگ کے مطابق فلاج تیار کر سکتا ہے؟
جی ہاں فلینج کنفیگریشن کی تصدیق قابل اطلاق معیارات، طول و عرض، کنکشن کی ضروریات، یا کسٹمر ڈرائنگ کے مطابق کی جا سکتی ہے۔ پراجیکٹ کی ضروریات کے مطابق فلانج کا مواد بھی منتخب کیا جا سکتا ہے۔
کیا اس قسم کی نلی کو معدنی گارا کے لیے استعمال کیا جا سکتا ہے؟
جی ہاں یہ معدنی گارا ایپلی کیشنز کے لیے ترتیب دیا جا سکتا ہے۔ تاہم، ذرہ کا سائز، گندگی کا ارتکاز، بہاؤ کی شرح، دباؤ، درجہ حرارت، اور پہننے کے حالات فراہم کیے جائیں تاکہ مناسب اندرونی ربڑ کے مرکب اور کمک کی ساخت کا اندازہ لگایا جا سکے۔
کیا نلی کو غیر معیاری ایپلی کیشنز کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
جی ہاں حسب ضرورت قطر، لمبائی، دباؤ، ویکیوم پریشر، درجہ حرارت، فلینج کنفیگریشن، ربڑ کمپاؤنڈ، اور رنگ کا احاطہ کر سکتی ہے۔ کسٹمر ڈرائنگ، نمونے، یا تفصیلی تکنیکی پیرامیٹرز کو تفصیلات کی تصدیق کے دوران استعمال کیا جا سکتا ہے.
کوٹیشن کی درخواست کرتے وقت مجھے کون سی معلومات فراہم کرنی چاہیے؟
سب سے مفید معلومات میں اندرونی قطر، لمبائی، کام کا دباؤ، خلا کی ضرورت، پہنچانے کا ذریعہ، درجہ حرارت، بہاؤ کی شرح، موڑنے یا نقل مکانی کی ضروریات، فلینج کا معیار، فلینج کے طول و عرض، مقدار اور منزل شامل ہیں۔
عام ترسیل کا وقت کیا ہے؟
معیاری مصنوعات کو عام طور پر تقریباً 7-20 کام کے دنوں میں ترتیب دیا جا سکتا ہے، جبکہ اپنی مرضی کے مطابق مصنوعات اور خصوصی تفصیلات کی تصدیق اصل آرڈر کی ضروریات کے مطابق کی جانی چاہیے۔
نتیجہ
ایک اچھی طرح سے منتخب کردہ بڑے قطر کی لچکدار نلی اعلی صلاحیت والی پائپ لائنوں اور آلات کے درمیان ایک مؤثر کنکشن فراہم کر سکتی ہے جہاں حرکت، کمپن، انسٹالیشن انحراف، یا ڈیمانڈنگ میڈیا شامل ہوں۔ لچکدار ربڑ کی تعمیر، کمک کی تہوں، اور فلینجڈ کنکشن کا امتزاج اس نلی کو کان کنی، ڈریجنگ، بندرگاہ، تعمیر، ریت اور بجری، اور صنعتی پہنچانے والی ایپلی کیشنز کی وسیع رینج کے لیے موزوں بناتا ہے۔
جڈونگڈا قطر، لمبائی، دباؤ، خلا، درجہ حرارت، پہنچانے والے میڈیم، فلینج کی ضروریات، اور ربڑ کے مرکب کی بنیاد پر حسب ضرورت ترتیب کو سپورٹ کرتا ہے۔ ایسے منصوبوں کے لیے جہاں معیاری نلی کی وضاحتیں تنصیب کی شرائط سے پوری طرح مماثل نہیں ہوسکتی ہیں، مکمل تکنیکی معلومات فراہم کرنے سے نلی کے ڈھانچے اور کنکشن کی ترتیب کو زیادہ درست طریقے سے جانچنے کی اجازت ملتی ہے۔ اگر آپ ڈیمانڈنگ پائپ لائن کنکشن کے لیے قابل اعتماد حل تلاش کر رہے ہیں،ہم سے رابطہ کریںاپنی ڈرائنگ، آپریٹنگ پیرامیٹرز، یا پراجیکٹ کی ضروریات کے ساتھ JIDONGDA کے ساتھ مناسب کسٹمائزڈ ہوز سلوشن پر تبادلہ خیال کریں۔
